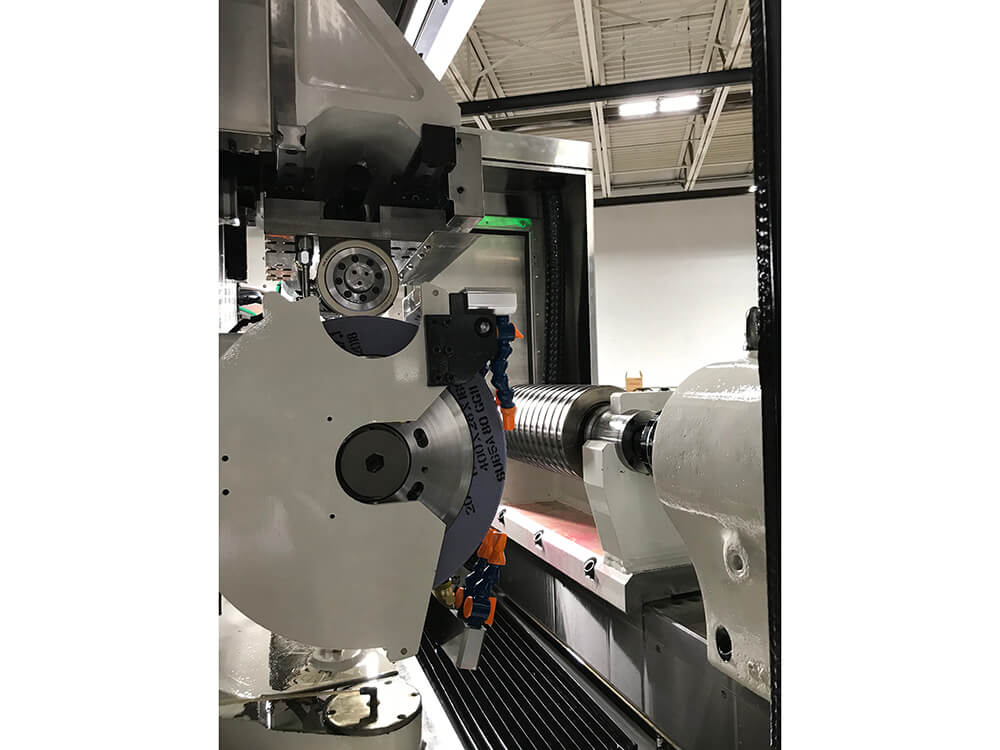

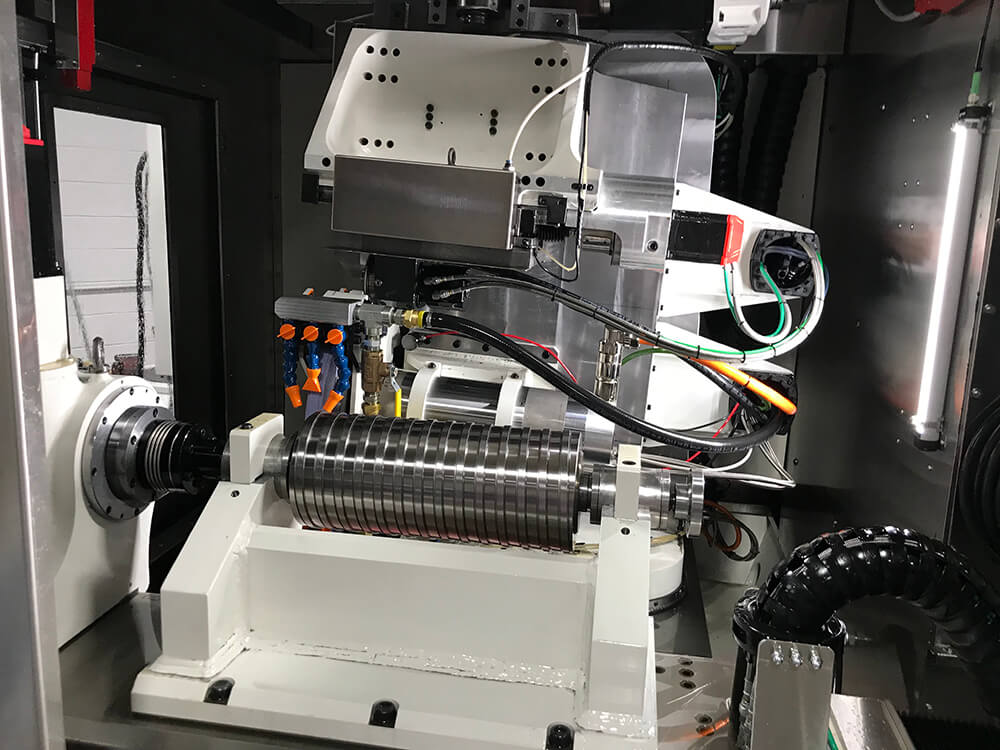

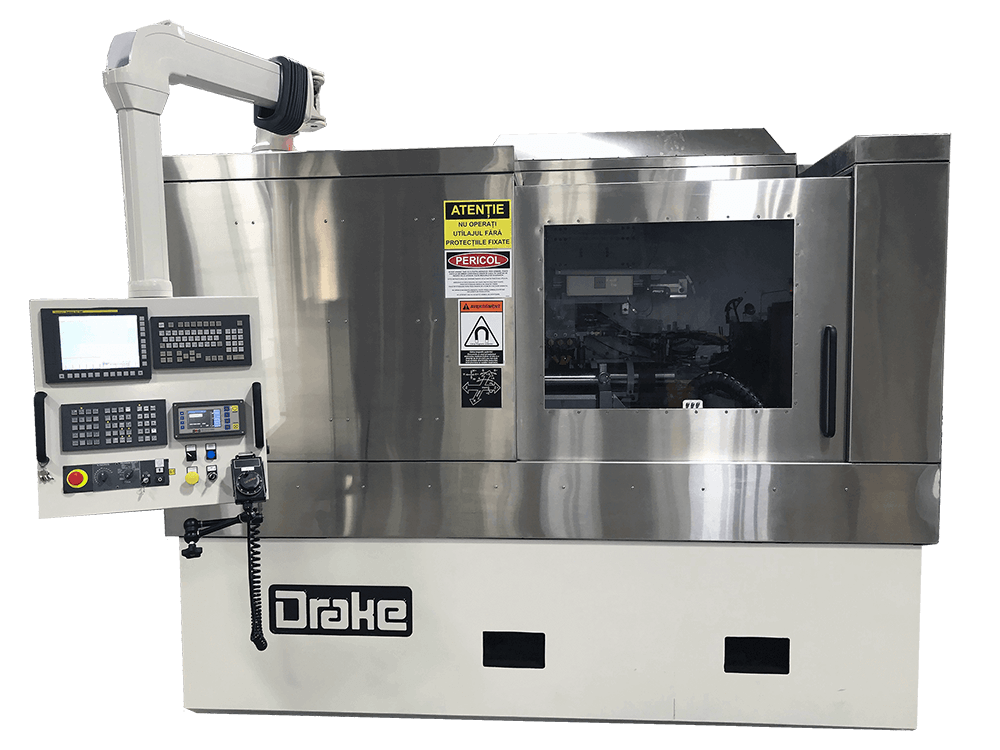

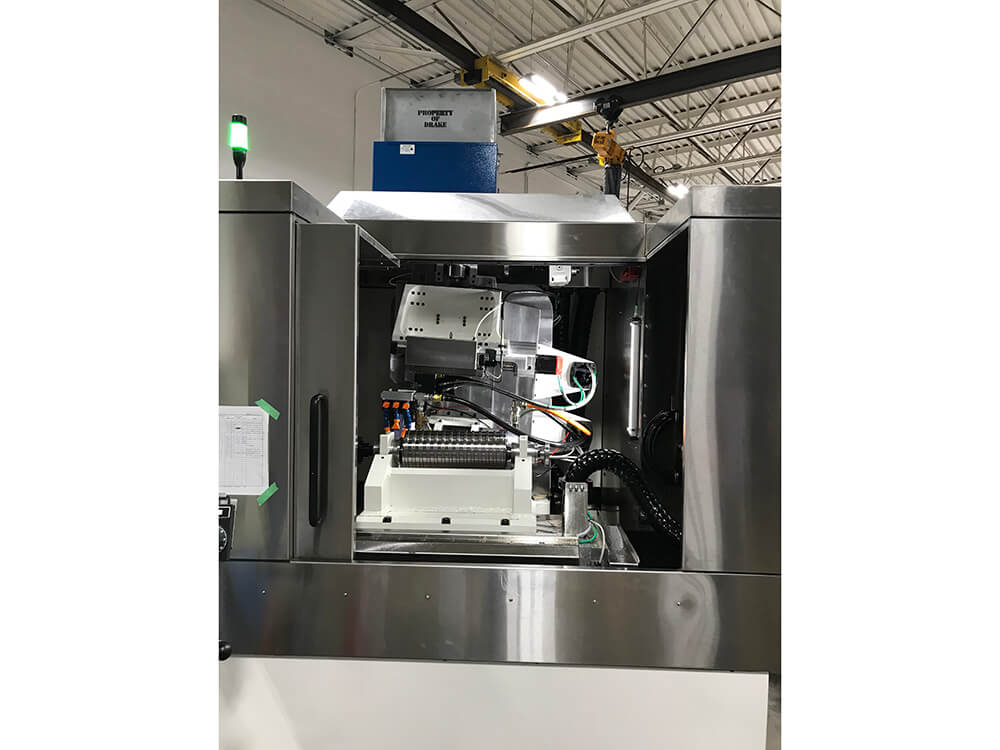

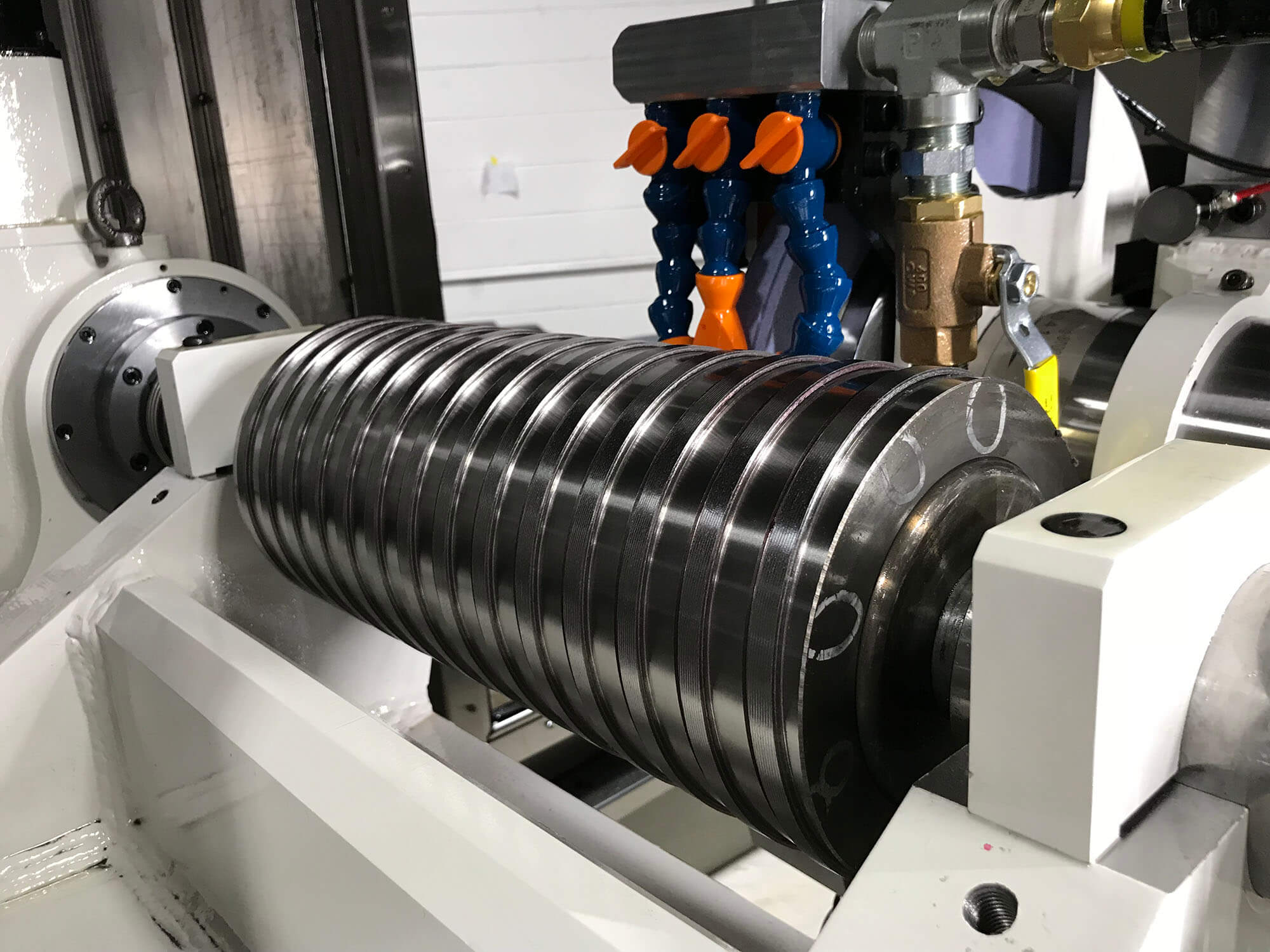

| 机器规格 | GS:CG |
| 工作轴行程 (Z轴) | 750 mm |
| 工作台长度 | 1300 mm |
| 工作台宽度 | 480 mm |
| 砂轮中心线到工作台顶部的距离 | 330 mm |
| 砂轮轴行程 (X轴) | 160 mm |
| 最大工件直径 | 355 mm |
| 最小工件直径 | 100 mm |
| 最大磨削长度 (以枢轴为中心) | 750 mm |
| 最长工件 (轴承端到端) | 900 mm |
| 砂轮中心线以上的最大工作高度 | 25 mm |
| 砂轮中心线以上的最小工作高度 | 25 mm |
| 可编程导程 | 0 到 999 mm |
| 导程角范围 | 0 到 +10 度 |
| 可编程螺纹起始数 | 999 |
| 最小冠状半径 | 1.9 m |
| 最大冠状半径 | 999 m |
| 形状宽度最大值 | 63 mm |
| 形状深度最大值 | 25 mm |
| 砂轮主轴功率 | 22 kW |
| 砂轮周边速度 (vc 为常数) | 40 m/s |
| 砂轮主轴轴承结构 | 静压 |
| 标准磨削轮范围: | |
| 外径 (新轮) | 500 mm (580 mm) |
| 外径 (用过的轮) | 400 mm |
| 宽度 | 25 到 80 mm |
| 孔径 | 203.2 mm |
| 工作头速度 (50:1 齿轮箱) | 最高 200 rpm |
| 快速返回速度 | 最高 10 m/min |
| CNC 轴数 | 7 (包括螺旋轴) |
| 定位方法（线性轴 X, Z） | Fanuc 线性电机 |
| 定位方法（枢轴轴 B） | 滚珠丝杠和 Fanuc 伺服电机 |
| 定位方法（砂轮头角度 A） | 螺旋丝杠（手动或伺服） |
| 定位方法（旋转轴 C） | 伺服电机和齿轮箱 |
| 定位方法（修整轴 W, Y） | 滚珠丝杠和 Fanuc 伺服电机 |
| 位置反馈 | Heidenhain 量规 |
| 线性导轨 | 导轨和滚珠车 |
| 基础结构 | 石英醇酸树脂 |
| 台面和滑块结构 | 铸铁 |
| 总电气要求 | 52 kVA |
| 电压 | 200-600 V |
| 重量 | 12,000 kg |
| 机器尺寸: | |
| 整体尺寸 | 2.4m W x 2.6m D x 2.2 H |
| 工件夹持高度 | 离地 1.1 m |
| 冷却液排放高度 | 离地 0.5 m |
| 机器颜色 | RAL 9003 “信号白” |
| 防护装置 | 不锈钢 |
| 最低磨削冷却液要求: | |
| 磨削 | 100 lpm @ 7 bar |
| 床面清洗 | 30 lpm @ 1-2 bar |
| 总流量 | 130 lpm |
| 钻石滚轮修整器: | |
| 直径 | 114 到 125 mm |
| 宽度 | 最多 32 mm |
| 孔径 | 25.4 mm |
| 螺栓圆周 (3 x M5 SHCS @ 120°) | 44.45 mm |
